| 定格電圧: | 220V | 応用: | 分離された加圧太陽系 |
|---|---|---|---|
| モデル: | SR258 | 色: | グレー |
| 温度範囲: | 0～99℃ | 電磁石弁: | DC12V AC220V |
| タイプ: | インテリジェント ソーラー ウォーター ヒーター コントローラー | 保護タイプ: | IP41 |
| ハイライト: | 太陽熱湯のコントローラー,太陽熱コントローラー |
||

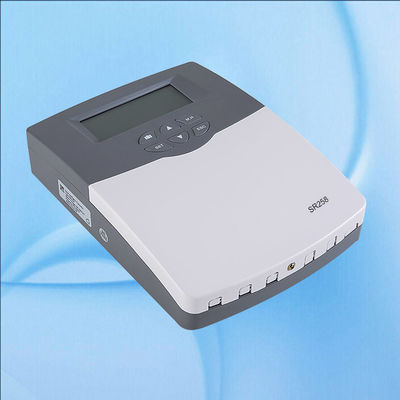

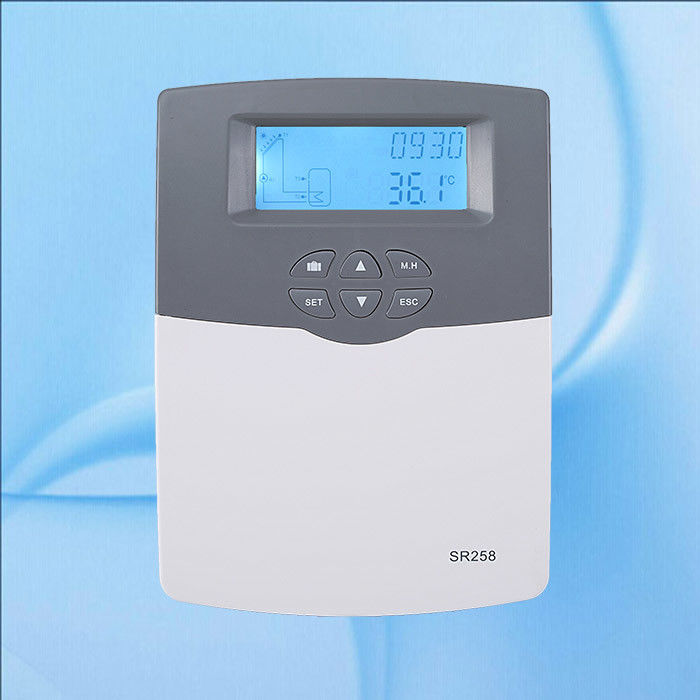

SR258 独立加圧太陽熱システム用インテリジェント太陽熱温水器コントローラー
導入：
分離型加圧ソーラーシステムに最適
温度測定精度:0.1℃
従来型/HEポンプの両方が利用可能
主な技術データ:
コントローラーのサイズ: 187mm x128mm x46mm
電源：AC100-240V50-60Hz。 。
消費電力: < 2.5W
定格インパルス電圧: 2.5KV
ハウジング: プラスチック ABS
保護タイプ: IP41
取り付け: 壁取り付け
操作: フロントカバーの6つのプッシュボタン。
温度測定精度: ± 0.1oC
コレクタ温度測定範囲: -10oC ~220oC
タンク温度測定範囲：0℃～110℃
ポンプ適正パワー：ポンプ3台接続可能
HK の適切な電力 (バックアップ加熱): 1 個 ˂1500W。
入力: 5 センサー
1 個 * Pt1000 センサー (≤500oC) コレクター用 (シリコンケーブル≤280oC)
4 個 * NTC10K B3950 センサー (≤ 135oC) タンク用 (PVC ケーブル≤105oC)
1 * FRT ロータリーベーン型電子流量計
出力: 循環ポンプおよびバックアップ加熱用リレー 4 個
2 *電磁リレー最大電流 1A
1 * 半導体リレー最大電流 1A
1 * 電磁リレー最大電流 10A
1 * PWM 可変周波数出力 (0-10v 切り替え可能)
周囲温度：-10℃～50℃。
防水等級：IP41
アプリケーションの容量
最大コレクター数:1
最大貯蔵タンク数:1
最大リレー数:5
最大センサー数:4
可視化アプリケーションシステムの最大数: 1
HEポンプ用信号ポート：IPWM1
FRT:1* 回転翼型電子流量計
主な機能:
DATE---日付設定
時間指定加熱---バックアップ加熱
サークル---温水循環
LOAD---セットアップ ローディングタンク1
COL---コレクター1
PUMP ---ポンプ制御モード
COOL---冷却機能
AUX---補助機能
MAN --- マニュアルモード
BLPR---ブロッキング保護機能
OTDI---加熱消毒機能
FS---流量計の種類の選択。
UNIT---CFユニットスイッチ
RST---工場出荷時の設定
PASS --- パスワードが設定されました
休日機能
画面保護
トラブルプロテクション
トラブルチェック
フラットパネル分割型太陽熱温水器
ダブルコイル付 PTS-F2
| フラットパネル分割型太陽熱温水器 ダブルコイル付 PTS-F2 |
||||||||
| モデル | PTS-F2-15 | PTS-F2-20 | PTS-F2-25 | PTS-F2-30 | PTS-F2-40 | PTS-F2-50 | PTS-F2-100 | |
| フラットパネルソーラーコレクター | 芯材 | 銅 | ||||||
| コーティング | ブルーチタンの銅アルミカバーコーティング 吸収率：α=0.95 反射率ε=0.04。 | |||||||
| ベースプレート | 船舶用 H3004 アルミニウム、靭性 H32 厚さ 0.7mm | |||||||
| パネルのガラス | パネル用特殊ガラス ANS1297-1-1975、BS6206A、JIS R3206規格準拠。 AS2208-1978および米国連邦規格に準拠した靭性。 | |||||||
| パネル断熱材 | 底部はグラスファイバー断熱材、厚さ60mm、密度20kg/m3;側面の断熱材の厚さ：13mm。密度 23kg/m3;熱的特性：R1.0 熱伝導率：0.059W/m． | |||||||
| 数量 (個) | 1 | 1 | 2 | 2 | 3 | 3 | 6 | |
| 水 タンク |
容量 | 150L | 200L | 250L | 300L | 400L | 500L | 1000L |
| 上部銅コイル (mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| 下部銅コイル (mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| ポリウレタン発泡(mm) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| 外槽 | カラー鋼板/ホーローホワイト | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| 内槽 | SUS 304 2B、作動圧力-6 bar、テスト圧力-12 bar | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| 電気ヒーター | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| 作業ステーション | SR961S（コントローラー＆WILOポンプ含む） | |||||||
| 膨張タンク | 8L | 8L | 8L | 8L | 12L | 12L | 24L | |
ヒートパイプ分割型太陽熱温水器
ダブルコイル付 PTS-H2
| ヒートパイプ分割型太陽熱温水器 ダブルコイル付 PTS-H2 |
||||||||
| モデル | PTS-H2-15 | PTS-H2-20 | PTS-H2-25 | PTS-H2-30 | PTS-H2-40 | PTS-H2-50 | PTS-H2-100 | |
| ヒートパイプソーラーコレクター | チューブ（PCS） | 15 | 20 | 25 | 30 | 40 | 50 | 100 |
| スリーターゲット真空管 | 直径/長さ: φ58mm/1800mm;ホウ素とシリコンの含有量が高い 3.3。構造:段階的に変化する SS-AL-Nx/Cu 選択吸収コーティング;真空度:P<=5*10-3; | |||||||
| ヒートパイプ | コンデジ：φ14*70mm;厚さ: 0.5mm;材質：赤銅TU1+水。転送電力:>=150W;作動圧力:4Mpa;溶接圧力: 4Mpa; | |||||||
| アウターシェル/ブラケット - アルミニウム合金 | 断熱層 - ロックウール | 防塵ゴム - EPDM | Dsily 熱利得 - 8.5MJ/m² | |||||
| 入口/出口 - 22mm/3/4" | 心押し台 - ABS | 温度 - 250°С | 使用圧力 - 0.6MPa | |||||
| 等高線領域 | 2.32㎡ | 3.10㎡ | 3.78㎡ | 4.52平方メートル | 6.20㎡ | 7.56㎡ | 15.12㎡ | |
| 絞り領域 | 1.43㎡ | 1.89㎡ | 2.36㎡ | 2.83㎡ | 3.8㎡ | 4.72平方メートル | 9.44㎡ | |
| 吸収領域 | 1.22平方メートル | 1.62平方メートル | 2.04㎡ | 2.43㎡ | 3.24㎡ | 4.06㎡ | 8.16㎡ | |
| 数量 (個) | 15チューブ*1 | 20チューブ*1 | 25チューブ*1 | 30チューブ*1 | 20チューブ*2 | 25チューブ*2 | 25チューブ*4 | |
| 水 タンク |
容量 | 150L | 200L | 250L | 300L | 400L | 500L | 1000L |
| 上部銅コイル (mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| 下部銅コイル (mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| ポリウレタン発泡(mm) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| 外槽 | カラー鋼板/ホーローホワイト | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| 内槽 | SUS 304 2B、作動圧力-6 bar、テスト圧力-12 bar | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| 電気ヒーター | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| 作業ステーション | SR961S（コントローラー＆WILOポンプ含む） | |||||||
| 膨張タンク | 8L | 8L | 8L | 8L | 12L | 12L | 24L | |
パッキング
真空管太陽熱温水器：標準輸出パッケージ。
サンプルはベニヤ箱に詰められます。
